概述

SLM4055是一款完整的单节锂电池恒流恒压线性充电IC，最大充电电流可达到800mA。

SLM4055采用极小的SOT-23-5L封装，只需要外接极少的外部元件，使它能完全适用于便携式产品的应用。

SLM4055专为USB电源特性设计，同时SLM4055也可以作为独立的线性锂电池充电器。

特征

• ■充电电流最大可编程至800mA
• ■无需外接MOSFET、二极管和感应电阻
• ■过温保护恒流恒压充电
• ■具备电池防反接功能
• ■可从USB口直接给单节锂电池充电
• ■预设4.2V充电电压，精度达到±1%
• ■涓流充电隔值2.9V
• ■可预设无涓流充电模式
• ■软启动，有效限制冲击电流
• ■RoHS SOT-23-5L封装

绝对最大额定值

• ■输入电源电压（Vcc）：-0.3V～9V
• ■PROG：-0.3V～Vcc +0.3V
• ■BAT：-4.2V～7V
• ■CHRG：-0.3V～10V
• ■BAT 短路持续时间：连续
• ■BAT 引脚电流：800mA
• ■PROG 引脚电流：800uA
• ■最大结温：145℃
• ■工作环境温度范围：-40℃～85℃
• ■贮存温度范围：-65℃～125℃
• ■引脚温度（焊接时间10 秒）：260℃

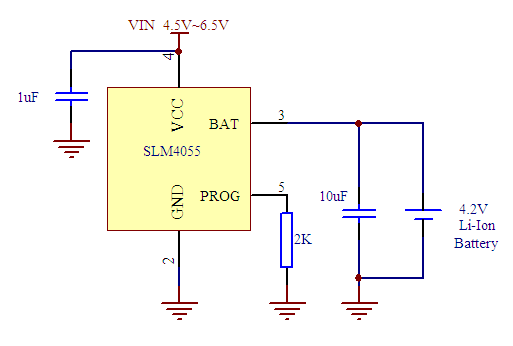

应用电路

中文资料

SLM4055.pdf
