概述

SLM6635 是一款面向5V适配器的3A锂离子电池充电器。它是采用800KHz固定频率的同步降压型转换器，因此具有高达92%以上的充电效率，自身发热量极小。

SLM6635包括完整的充电终止电路、自动再充电和一个精确度达±1%的4.35V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。

SLM6635采用带散热片的SOP8封装，并且只需极少的外围元器件，因此能够被嵌入在各种手持式应用中，作为大容量电池的高效充电器。

特征

• ■800KHz固定开关频率
• ■高达92%以上的输出效率
• ■最大3.5A输出电流
• ■输入电流自动识别，适配器自适应
• ■输出电压可调
• ■无需高精度毫欧电阻
• ■无需防反灌电流二极管
• ■无需外置功率MOS管或续流二极管
• ■精度达到±1%的4.35V充电电压
• ■充电状态双输出、无电池和故障状态显示
• ■待机模式下的供电电流为70uA
• ■2.9V涓流充电
• ■软启动限制了浪涌电流
• ■电池温度监测功能
• ■输出短路保护功能
• ■采用8引脚SOP封装

绝对最大额定值

• ■输入电源电压（Vcc）：-0.3V~6.5V
• ■BAT：-0.3V~7V
• ■LX：-0.3V~7V
• ■PROG：-0.3V~7V
• ■NCHRG：-0.3V~7V
• ■NSTDBY：-0.3V~7V
• ■TS：-0.3V~7V
• ■BAT 短路持续时间：连续
• ■最大结温：145℃
• ■工作环境温度范围：-40℃～85℃
• ■贮存温度范围：-65℃～125℃
• ■引脚温度（焊接时间10秒）：260℃

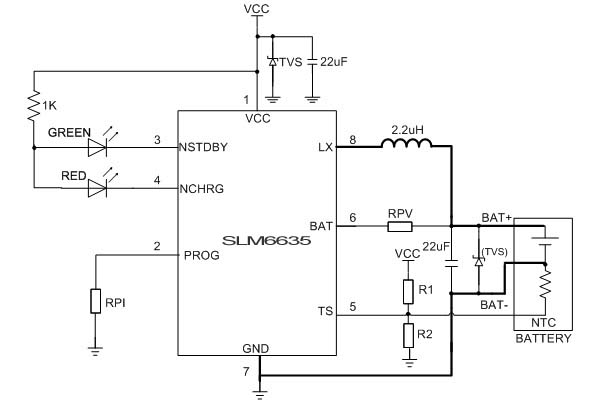

应用电路
