概述

SLM6808 是一款面向5V适配器的两节锂电池同步升压充电电路。它是采用全集成的功率型MOS器件和750KHz开关频率的同步升压型转换器，因此具有高达92%以上的充电效率，最大可支持1.5A的充电电流。

SLM6808包括完整的充电终止电路、自动再充电和一个精确度达±1%的8.8V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。

SLM6808可以自适应适配器的电流供应能力，确保输入适配器不会出现过载现象，所以适用于各种直流设备以及标准的USB充电设备。

SLM6808集成了20V的功率型MOSFET。可以抗高达20V的电压，并且集成了欠压和过压保护功能，具有很高的可靠性，无需额外加抗浪涌或过压保护器件。

SLM6808采用小型化的QFN4x4-16L封装，节省PCB面积。

特征

• ■高达20V的输入电压保护
• ■全集成功率型MOSFET
• ■高达92%以上的输出效率
• ■最大1.5A的可调输出电流
• ■输入电流自动识别，适配器自适应
• ■芯片高温自动限流和过温关断保护
• ■无需防反灌电流二极管
• ■无需外置功率MOS管或续流二极管
• ■精度达到±1%的8.7V充电电压
• ■充电状态双输出、无电池和故障状态显示
• ■双节5.64V涓流充电电压切换
• ■集成欠压及过压保护功能
• ■电池温度监测功能
• ■输出短路保护功能
• ■采用小型化的QFN4x4-16L封装

绝对最大额定值

• ■输入电源电压（VIN）：-0.3V~22V
• ■BAT：-0.3V~22V
• ■TM：-0.3V~7V
• ■其它：-0.3V~VIN+0.3V
• ■BAT 短路持续时间：连续
• ■最大结温：145℃
• ■工作环境温度范围：-40℃～85℃
• ■贮存温度范围：-65℃～125℃
• ■引脚温度（焊接时间10秒）：260℃

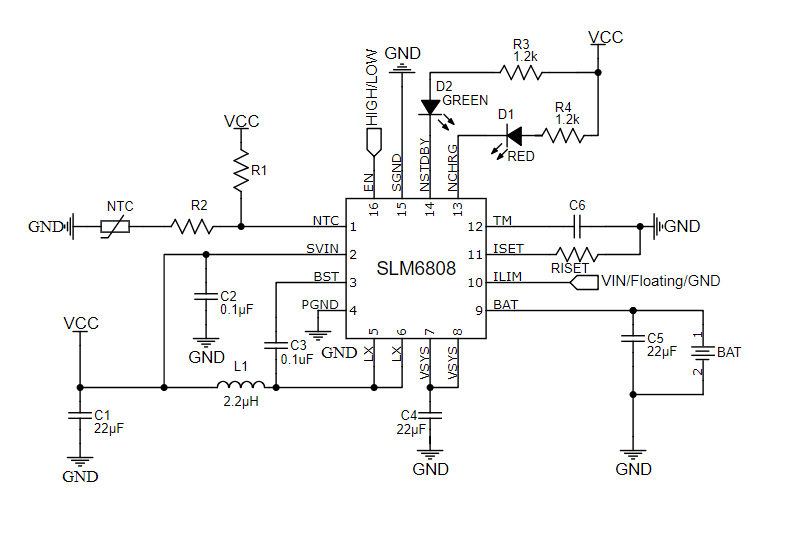

应用电路
